Lehorreko Transformadorea: Zer jakin behar duzu bat aukeratu aurretik?

● 2026-07-31 ● - ● Utzi mezu bat

1. Zer da lehorreko transformadore bat?

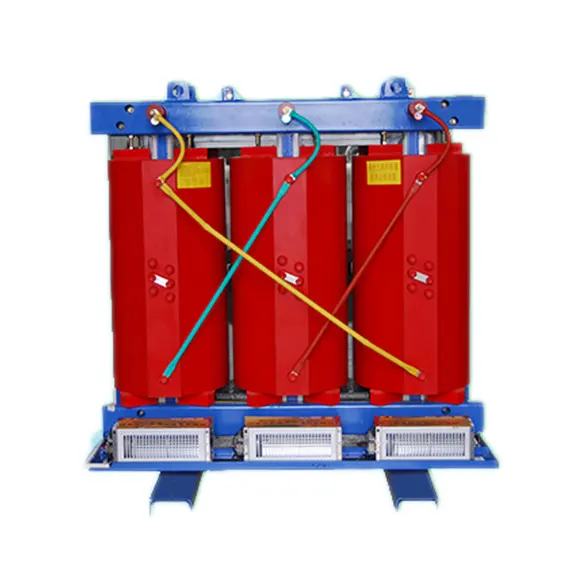

A lehor motako transformadorea Indukzio elektromagnetikoaren bidez energia transferitzen duen gailu elektriko estatiko bat da, isolatzeko edo hozteko likidoa (olioa) erabili gabe. Horren ordez, bere nukleoa eta harilkiak material isolatzaile solidoetan kapsulatzen dira, hala nola epoxi edo poliester erretxinan, eta beroa airearen zirkulazio naturala edo behartuta desegiten da.

Diseinu honek petrolio-ihesak eta suteak izateko arriskua erabat ezabatzen du, eta lehorreko transformadoreak barneko instalazioetarako, okupazio trinkoko eraikinetarako eta ingurumenarekiko sentikorrak diren guneetarako hobetsitako aukera bihurtzen du.

2. Funtsezko abantailak eta aplikazio tipikoak

Abantaila Azalpena
Suteen segurtasuna Ez dago likido sukoirik - sute arriskua nabarmen murrizten da. Akats baldintzetan ere, materialak berez itzaltzen dira.
Ingurumenarekiko errespetua Ez dago petrolio isuririk, ez lurzoruaren edo lurpeko uren kutsadurarik. Ez da olioa edukitzeko hobirik behar.
Mantentze baxua Ez da olioa probatu, iragazi edo ordezkatu. Ohiko lana garbiketa eta ikus-ikuskapena da batez ere. Mantentze-kostuak % 40 arteko aurrezpenen berri eman da.
Instalazio malgua Aztarna trinkoak karga-zentroetatik gertu instalatzea ahalbidetzen du (adibidez, sotoak, zoruak) - kableen kostuak eta linea-galerak murrizten ditu.

Aplikazio arruntak:

Ospitaleak, datu-zentroak, eraikin altuak
Industri lantegiak (kimikoak, ehungintza, meatzaritza)
Energia berriztagarrien sistemak (lehorreko eolikoa, eguzkia)
Itsasoko eta itsasoko plataformak (itxitura egokiekin)
Kontuan izan beharreko mugak:
Hasierako kostu handiagoa olioz betetako transformadoreak baino
Beroa xahutzeko eraginkortasun txikiagoa - orokorrean ~ 2.000 kVA-tik beherako balorazioetara mugatuta dago diseinu estandarretan
Zarata entzungarri apur bat handiagoa kasu batzuetan


3. Bi Mota Nagusiak: VPI vs Cast Coil

Mota Prozesua Ezaugarriak Egokiena
VPI (hutsean presioaren inpregnazioa) Haizeak berniz edo erretxinaz bustitzen dira hutsean eta presiopean, eta ondoren sendatu egiten dira. Errentagarria, indar dielektriko ona, diseinu polifazetikoa. Eraikin industrial eta komertzialen estandarrak; erabilera orokorreko barruko erabilera.
Cast Bobina Haizurrak molde batean erretxina epoxidan kapsulatzen dira, bloke solido bat osatuz. Hezetasun, hauts, gatz spray eta produktu kimikoen aurkako babes handiena. Erresistentzia mekaniko bikaina eta zirkuitulaburra jasateko gaitasuna. Ingurune gogorrak: itsasoan, tunelak, itsas ontziak, lantegi kimikoak, altzairu-fabrikak.

Hautaketa-aholkua: zure guneak hezetasun handia, gas korrosiboak edo maiz garbitzen badituzu, aukeratu bobina. Barruko ingurune garbi eta lehorretarako, VPI ek balio onena eskaintzen du.


4. Gakoen hautaketa-parametroak

Lortu hauek transformadore bat zehaztu aurretik.

Parametroa Zer Esan nahi Du Aholku praktikoak
Potentzia nominala (kVA) Transformadoreak eman dezakeen itxurazko potentzia maximoa. Gehitu % 20-25eko marjina etorkizuneko karga hazteko. Tamaina arruntak: 100, 250, 500, 1000, 2000 kVA.
Tentsio kalifikazioak Tentsio primarioak (HV) eta sekundarioak (LV). Lotu erabilgarritasun- eta karga-eskakizunak (adibidez, 10 kV / 0,4 kV). Egiaztatu kolpe-aldagailuaren barrutia tentsio-fluktuaziorik dagoen.
Isolamendu-klasea Onartutako tenperatura-igoera maximoa zehazten du. F klasea (155 °C) eta H klasea (180 °C) dira ohikoenak. Erabili H klasea giro-tenperatura altuak edo maiz gainkargak egiteko.
Sarrera babesa (IP) Hautsa eta urarekiko erresistentzia. IP20 – barruko estandarra. IP23 edo handiagoa: kanpoaldean, erdi-kanpoan edo tantaka botatzen duten ura edo spray argia duten eremuak.
Hozteko metodoa AN = auto-hoztua (aire naturala); AF = behartutako airea (haizagailuak). AF-k irteera-ahalmena nabarmen handitzen du. Ziurtatu aire-harrerak/irteerak ez direla inoiz blokeatzen.
Inpedantzia-tentsioa (% Z) Korronte eta tentsioaren erregulazioari eragiten dio zirkuitulaburrak. Balio estandarrak babes-gailuekin koordinatzen dira. Kontsultatu zure sistema-diseinatzailea parekatzeko.


5. Instalazioa eta martxan jartzea ezinbestekoak

Transformadore on batek goiztiarra huts egin dezake instalazioa aldrebesa bada. Jarraitu puntu kritiko hauek.

Kokapena eta sakea

  • Instalatu eremu lehor eta ondo aireztatutako batean, gas korrosiborik, ur tantarik eta uholde arriskurik gabe.

  • Mantendu gutxienez 12-18 hazbeteko (30 - 45 cm) distantzia itxituraren inguruan airea zirkulatzeko.

Fundazioa eta Muntaketa

  • Jarri pisu osoa jasan dezakeen bibrazioei erresistenteak diren oinarri maila batean.

  • Erabili bibrazioen aurkako padsak zoruaren erresonantzia posible bada.

Konexio elektrikoak - Egin beharrekoak

  • Erabili kobre/aluzko esteka malguak terminalei; horrela, tentsio mekanikoak zutoinetatik tiratzea eragozten du.

  • Estutu torlojudun konexio guztiak eskuliburuan zehaztutako momentu-balioekin. Gehiegi estutzeak hariak kalte ditzake; ez estutzeak puntu beroak eragiten ditu.

  • Lur-harremanak: Lotu sendoki itxitura eta puntu neutroa estazioaren lur-sarearekin.

Abian jartzearen aurreko egiaztapenak

Isolamendu-erresistentzia proba: erabili megaohmetro bat (500 V edo 1000 V eskala). Gutxieneko balio onargarria: 2 MΩ tentsio nominalaren kV bakoitzeko. Baxuagoa bada, lehortu harilkiak dinamizatu aurretik.
Egiaztatu barne-bukaera guztiak izen-plakaren diagramarekin bat datozela.
Probatu haizagailuaren funtzionamendua eta termostato/termistorearen alarmak zuzenean jarri aurretik.


6. Eguneroko funtzionamendua eta mantentze-lanak - Benetako lana

Gogoratu: Mantentze-lan baxuak ez du esan nahi mantentze-lanak ez izatea. Arreta pixka bat 20-30 urteko bizitzarako bide luzea da.

Garbiketa - Lehentasuna # 1

Hauts metaketa lehorreko transformadoreen etsairik handiena da. Beroa harrapatzen du, deskarga partziala sustatzen du eta indar dielektrikoa murrizten du.

Garbitu gutxienez urtean : maizago hautsez betetako edo industria guneetan.
Erabili metalezkoa ez den tobera duen xurgagailu bat edo aire konprimitua < 25 psi (170 kPa)-ra. Ez erabili presio handirik, eta horrek isolamendua kaltetu edo hautsa sakondu dezake.

Ikuspegiak eta Mekanikoak (6-12 hilabetero)

Zer egiaztatu Zer bilatu
Konexioak Kolorea uztea, belztzea edo urtzea - ​​gehiegi berotzearen seinaleak.
Harilak eta nukleoa Pitzadurak, jarraipen-markak edo hauts-zubiak isolamendu-gainazaletan.
Soinu maila Ezohiko zurrumurru edo kirrinkadak ("txirrindu") laminazio solteak edo deskarga partzialak adieraz ditzake.
Zaleak eta kontrolak Haizagailuen palak garbitu eta aske biratzen dira; tenperatura kargarekin bat datorrela erakusten du.

Isolamenduaren jarraipena

  • Erregistratu isolamendu-erresistentziaren balioak urtero (edo lan handien ondoren).

  • Konparatu aurreko irakurketekin: beheranzko joera koherentea abisu-seinalea da, nahiz eta balio absolutua minimoaren gainetik egon.


7. Ohiko akatsak eta erremedio praktikoak

Sintoma Litekeena da kausa Berehalako Ekintza
Tenperatura gehiegizko alarma Hautsa blokeatzea, haizagailuaren matxura edo gainkarga Harilak garbitu; egiaztatu haizagailuaren motorra; karga murriztea edo aireztapena hobetzea.
Deskarga partzialeko zarata Hezetasuna sartzea edo gainazaleko kutsadura Lehortu (aire epelaren zirkulazioa) eta garbitu ondo.
Gehiegizko korrontearekin abiatzea Kanpoko matxura edo barruko harilkatu laburra Isolatu; harilaren erresistentzia eta bira-erlazioa probak egitea. Kontsultatu fabrikatzailea.
Tentsio desorekatuak Konexioa galdu edo ukitu aldagailuaren arazoa Egiaztatu terminal guztiak; egin ariketa eta egiaztatzea kolpe-aldagailuaren posizioa.


8. Erreferentzia azkarra – Hautapen zerrenda

  1. ☐ Kargaren kalkulua + % 20-25eko marjina

  2. ☐ Tentsioaren balorazioa sistemarekin bat dator

  3. ☐ Isolamendu-klasea – F edo H, giroaren arabera

  4. ☐ Mota - VPI (barru garbia) vs Cast Coil (gogorra)

  5. ☐ IP balorazioa - IP20 (barruan) / IP23+ (kanpoan/hezea)

  6. ☐ Hoztea: naturala edo haizagailuz lagundua

  7. ☐ Sakea, aireztapena eta zoruko karga egiaztatu dira

  8. ☐ Lurraren eta momentuaren balioak dokumentatuta



A lehor motako transformadoreasegurtasunean, fidagarritasunean eta ingurumena errespetatzeko inbertsioa da. Eremuan duen arrakasta gutxiago izen-plakaren araberakoa da eta gehiago hiru aukera praktikotan:

  • Hautatu marjin errealistekin eta ingurumena babesteko.

  • Instalatu kontu handiz: konexio onak eta aire ona.

  • Mantendu ohiko garbiketarekin eta joeran oinarritutako jarraipenarekin.

Egin hiru gauza hauek ondo, eta zure lehorreko transformagailuak hamarkadetan arazorik gabeko zerbitzua emango du.
